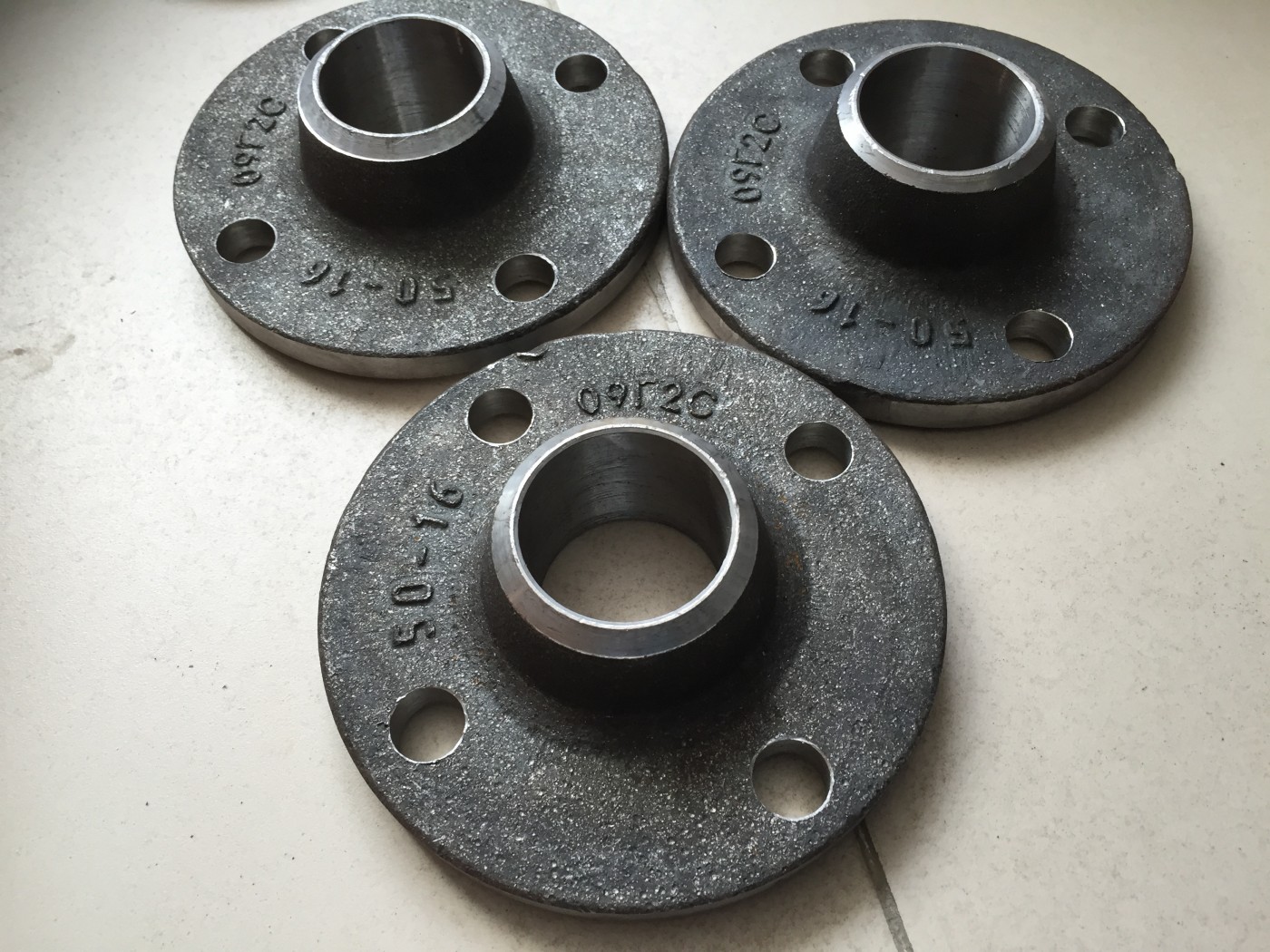

Таблица размеры и вес стальных приварных фланцев для трубопроводов

Оформить заказ

Таблица размеры и вес стальных фланцев ГОСТ 33259-2015

ГОСТ 12820-80 (плоские фланцы), ГОСТ 12821-80 (воротниковые фланцы) в настоящее время данные стандарты не действуют, на замену принят ГОСТ 33259-2015.

DN	Тип фланца	Масса фланцев, кг, для PN, кгс/см2
Расчетная масса фланцев ГОСТ 33259-2015 (справочно).
DN	Тип фланца	1 и 2,5	6	10	16	25	40	63	100	160	200
10	01	0,25	0,31	0,46	0,54	0,64
	02	0,29	0,29	0,52	0,61	0,69
	11	0,29	0,34	0,50	0,60	0,69	0,69	1,03	1,03
15	01	0,29	0,33	0,51	0,61	0,71
	02	0,33	0,33	0,58	0,67	0,77
	11	0,34	0,40	0,58	0,68	0,80	0,80	1,15	1,27	1,27	2,11
20	01	0,45	0,53	0,75	0,86	0,98
	02	0,41	0,41	0,82	0,93	1,05
	11	0,46	0,53	0,87	0,87	0,99	0,99	1,81	2,02	2,08	2,54
25	01	0,55	0,64	0,89	1,17	1,17
	02	0,60	0,60	0,96	1,10	1,24
	11	0,55	0,77	1,05	1,05	1,19	1,19	2,30	2,50	2,50	3,59
32	01	0,79	1,02	1,40	1,58	1,77
	02	0,87	0,87	1,49	1,68	1,87
	11	0,78	1,10	1,54	1,54	1,85	1,85	2,94	3,06	3,07	4,43
40	01	0,95	1,21	1,72	1,96	2,18
	02	1,01	1,01	1,92	2,13	2,35
	11	1,09	1,36	1,83	1,85	2,19	2,19	3,75	4,07	4,28	5,46
50	01	1,04	1,33	2,06	2,58	2,80
	02	1,11	1,11	2,27	2,54	2,79
	11	1,26	1,53	2,26	2,28	2,78	2,81	4,63	6,08	6,49	11,30
65	01	1,39	1,63	2,80	3,42	3,22
	02	1,55	1,55	3,01	3,31	3,43
	11	1,62	2,06	3,17	3,19	3,71	3,72	6,30	8,84	9,38	19,2
80	01	1,84	2,44	3,19	3,71	4,06
	02	2,05	2,05	3,77	4,11	4,25
	11	2,43	2,76	3,67	4,21	4,48	4,81	7,22	9,98	10,5	27,5
100	01	2,14	2,85	3,96	4,73	5,92
	02	2,38	2,38	4,55	4,93	6,19
	11	2,98	3,35	4,70	4,90	6,58	7,40	10,7	14,7	15,4	53,6
125	01	2,6	3,88	5,4	6,38	8,26
	02	2,84	2,84	6,09	6,56	8,82
	11	3,72	4,66	6,76	6,76	9,45	10,2	17,1	23,3	24,9	73,2
150	01	3,62	4,65	6,97	8,2	10,5
	02	3,94	3,94	7,86	8,48	10,9
	11	5,22	5,85	8,9	8,3	12,6	13,2	25,4	32,9	35,0	90.9
200	01	4,73	5,9	8,05	10,2	13,3
	02	4,93	4,93	0,02	9,36	12,6
	11	6,92	9,35	11,4	11,8	17,4	24,4	38,5	54,2	60,1	160
250	01	6,95	7,7	10,7	14,5	18,9
	02	6,38	6,38	11,3	13,9	17,7
	11	9,88	12,3	14,6	17,4	25,7	37,6	53,8	85,4	94,4	318
300	01	9,33	10,3	12,9	17,8	24,0
	02	10,35	10,35	13,9	17,9	22,8
	11	13,4	14,8	19,3	22,8	33,3	57,1	74,6	128,4	141
350	01	10,45	12,6	15,9	22,9	34,6
	02	13,5	13,5	18,0	22,8	31,7
	11	16,0	18,65	24,7	33,1	46,6	70,3	106	172
400	01	11,6	15,2	21,6	31,0	44,6
	02	17,0	17,0	24,4	29,1	42,5
	11	18,6	20,6	30,0	43,0	64,8	107	151	216,4
450	01	14,6	17,3	22,8	39,6	51,8
	02	20,0	20,0	25,6	35,3	48,2
	11	23,7	23,6	34,7	54,0	72,3	107
500	01	16,0	19,7	28,0	57,0	67,3
	02	25,4	25,4	33,3	49,3	64,6
	11	26,8	29,1	40,0	71,0	89,0	132,3	201
600	01	21,4	26,2	39,4	80,0	90,9
600	11	35,8	35,8	50,0	99,3	124	195	283
700	01	29,2	36,7	59,5	84,2	127
700	11	44,3	44,3	65,3	106	167	247	301
800	01	36,6	46,1	79,2	104,4	181,4
800	11	55,5	56,2	87,2	131	215	367,4	464
900	01	44,2	55,1	94,1	129
900	11	66,4	66,8	103	158	253	437	954
1000	01	52,6	64,4	118,4	179,4
1000	11	73,4	73,5	119	203	312	541	981
1200	01	62,4	99,0	197,4	298,0
1200	11	92,9	111	180	285	388	691	1264
1400	01	77,6	161,5	279
1400	11	101	157
1600	01	94,3	203	423
1600	11	135	219

Для фланцев тип 01 и тип 11 указана максимальная масса для всех возможных исполнений уплотнительных поверхностей.

Для фланцев тип 2 масса указана без массы кольца.

Продукция в наличии на складе.

Доставка до транспортных компаний бесплатно.

Для заказа звоните: тел. 8 (800) 555-59-82
